UW-M509是一款基于全志T509主芯片開發的多媒體液晶驅動一體板。本款主板搭載2GB DDR3+8GB/16GB/32GB eMMC，可以支持雙LVDS點屏、EDP點屏，MIPI點屏；支持同顯異顯，兩路LVDS均支持最大1920*1080分辨率。
其主控IC采用臺積電28nm HPC制造工藝，基于 ARM Cortex A53架構，四個核心，主頻最高可達1.6GHz。
采用全志新一代SmartColor技術，有助于在高分辨率下顯示出色的圖像質量，為您的整機提供賞心悅目的視覺效果。
主要特性：
l 4核心 最高1.6GHz主頻
l 支持2路LVDS屏、EDP屏, MIPI屏雙屏異顯，兩路均支持最大1920*1080分辨率
l 6個串口、7個USB口、TF卡、PCIE等擴展接口
l 6層沉金PCB板、工業級元器件選型 滿足復雜、惡劣、工控環境要求

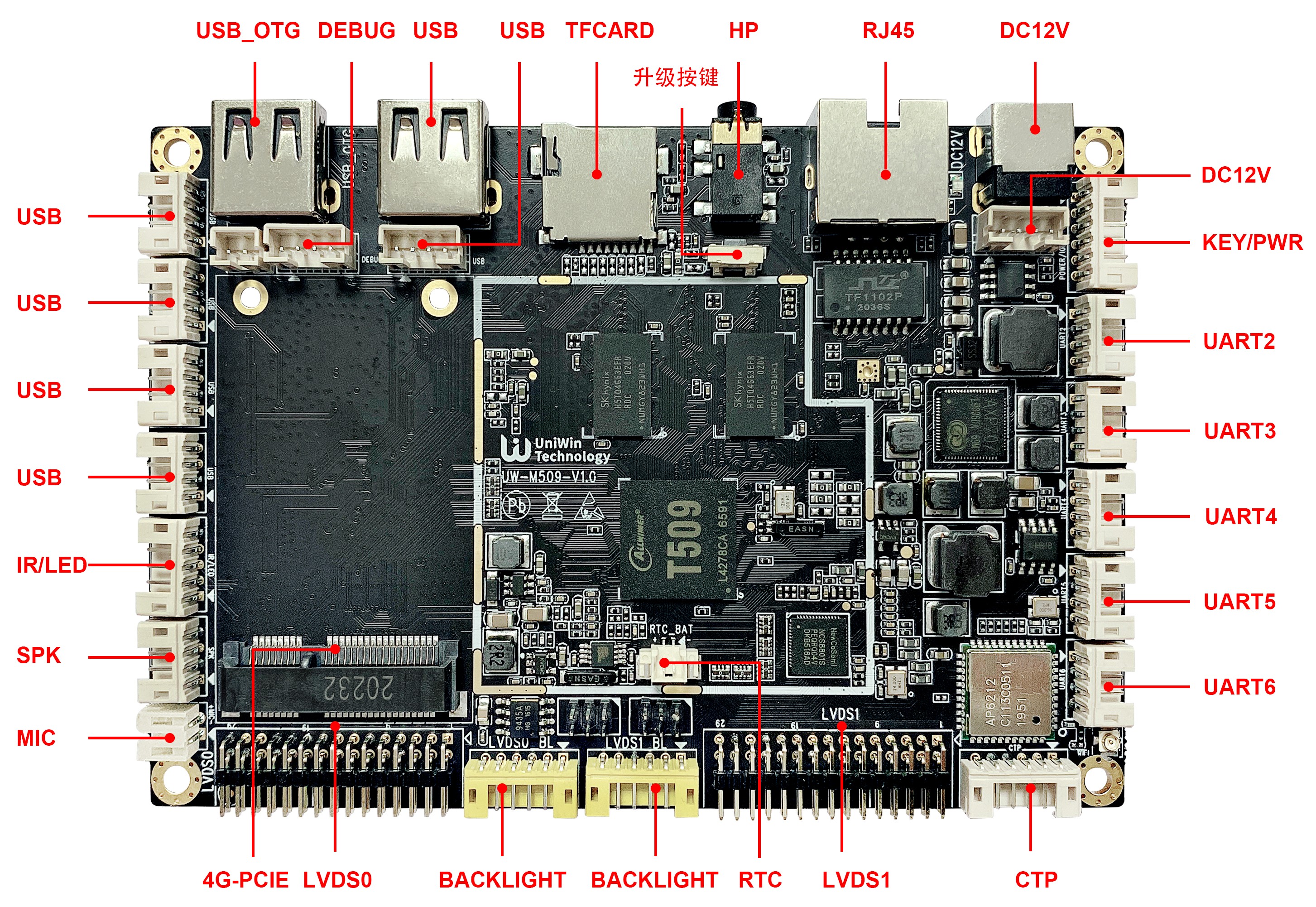

接口分布圖
CPU | 全志T509，四核 ARM Cortex A53 1.6 GHz |
GPU | GE8300 |
內存 | DDR3 2GB |
內置存儲容量 | EMMC 8GB/16G/32G可選（標貼8GB） |
顯示屏接口 | 2路LVDS接口（單路，6或8位雙路）。支持最大分辨率1920x1080 1路EDP接口，支持最大分辨率1920×1080 1路MIPI接口，支持最大分辨率1920×1080 |
板載背光 | 支持3.3V/5V/12V可選 |
網絡 | RJ45標準接口，百兆以太網接口，支持Ethernet。 |
支持4G | |
具備藍牙+wifi模塊，支持Wi-Fi 802.11b/g/n協議。 支持藍牙4.2協議，可支持藍牙4.2協議（OPTION）。 | |
圖像旋轉 | 支持0度，90度，180度，270度手動旋轉 |
實時時鐘 | 內置實時時鐘供電電池、支持定時開關機 |
接口設備 | 支持USB攝像頭 |
2個USB HOST、兩個板載、5個外接 | |
3個TTL、2個RS232；也可配置成5個TTL或4個RS232，用于擴展傳感器或一維碼，二維碼掃描，打印機，刷卡器模塊等等 | |
TF卡擴展，最大支持128GB | |
支持外接開關機按鍵，復位按鍵或外掛按鍵小板或燈板，有多個可用中斷IO口 | |
支持耳機輸出，內置功放，支持10W*2 8歐喇叭 | |
音頻輸入 | 支持MIC，1個麥克風接口，支持耳機麥克風 |
觸摸屏 | 支持紅外、電阻、電容觸摸屏 |
操作系統 | Google Android 10.0系統 |
語言支持 | 多國語言 |
視頻格式 | ? H.265 MP decoder up to 4K@60fps ? H.264 BL/MP/HP decoder up to 4K@30fps ? VP9 decoder up to 4K@60fps ? AVS2 decoder up to 4K@60fps ? Multi-format 1080p@60fps video playback, including VP8, MPEG1/2 SP/MP, MPEG4 SP/ASP, AVS+/AVS JIZHUN, VC1 SP/MP |
音頻格式 | 支持MP3,WMA,MP2,OGG,AAC,M4A,MA4,FLAC,APE,3GP,WAV格式音頻播放，支持歌曲列表功能 |
圖片瀏覽 | 支持JPG、BMP、PNG、GIF等各種圖片格式瀏覽并支持旋轉/幻燈片播放,最高支持到4096*4096分辨率 |
文書處理 | EPUB, WORD, EXCEL, POWERPOINT, PDF, TXT |
輸入法 | 標準Andriod鍵盤，可選第三方輸入法（中文、韓文、日文等） |
基本軟件功能 | 相機，網頁瀏覽、網絡聊天、電子郵件、電子書、資源管理器 |
系統管理 | 文件管理器 |
原生態Android系統，開放root權限，可進行產品定制開發 | |
定時開關機 | |
支持OTA遠程升級 |
